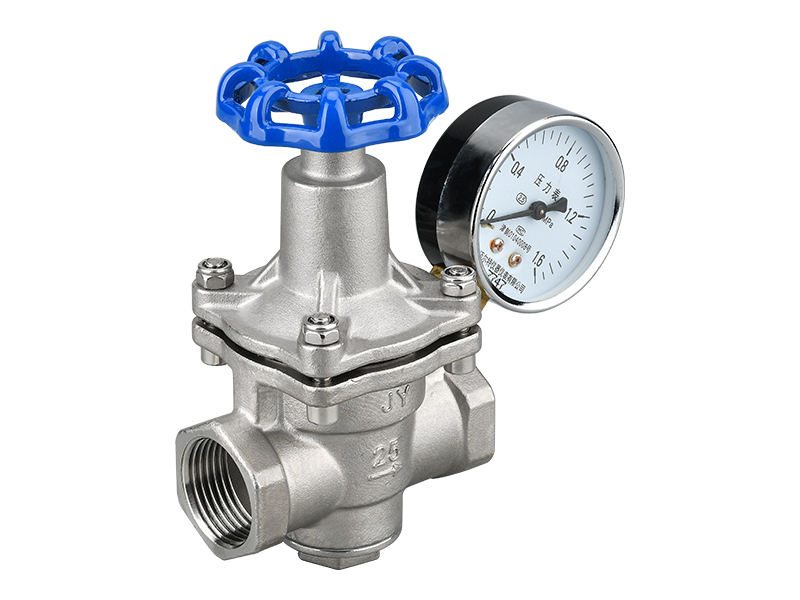

YZ11X-16P丝扣膜片式减压阀普通表产品概述：

此阀由于采用了阀后压力及反馈机构，工作中减动压、；既可水平安装、也可垂直安装。在管道系统中的分支系统中，是保持二次侧压力的理想产品。在高层建筑冷热供水系统中的可以代替分区供水中的分压箱。安装此阀可实现低压供水，可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。安装此阀可简化供水系统中的设备，可降低工程造价。此阀更换部分零件，还可用在工业生产中需要减压力的场合。

主要技术性能参数：

产品结构图：

工作原理

此阀主体由阀体、阀盖、阀芯、阀瓣、膜片、弹簧、手轮等零件组成。此阀为常开型弹簧膜片式（进出口同时打开）。使阀瓣和截流口保持相应位置；当达到调定值截流口开启实现减动太压力。此阀为上进下出。

主阀主要零件材质表

安装示意图、调试、维护及注意事项：

1、安装示意图

2、调试及维护

• 1)、此阀可水平或垂直安装在管道上，其性能不变。安装时为了保养及维修方便请留足够的工作空间。安装时不要随便地打开阀盖；
• 2)、安装前须阅读产品使用说明书，核对合格证，确定此阀门的压力等级和其它性能是否合符管道系统的要求，确认后再按照阀体上的介质流向标示正确地安装阀门，安装时须除去管道内的杂物；
• 3)、安装好此阀后，如果用户觉得目前此阀设定的压力值不适合现场要求，则可以通过如下方法对此阀进行调节：先柠开阀杆上的手轮，然后根现场要求或顺时针或逆时针调节蓝色手轮。顺时针调节为增加此阀出口压力；逆时针调节为降低此阀出口压力。调节到能满足现场要求即可。
• 4)、供水管道阀前应安装过滤器，防止管道中杂物影响减压效果。
• 5)、减压阀需要维修时，将阀前截止阀关闭，逆时针松开蓝色须松到底，以便解除阀盖内弹簧的预紧力，防止阀盖在卸下时被弹簧弹起而砸伤操作者或其它人。），打开阀盖和六角螺母塞，检查膜片、阀瓣是否有损坏，清洗或更换后按“先拆后装”原则装配好，此阀即可正常工作。

3、注意事项

• 1)、安装前要除去管道内的杂物，通水前须冲洗管道。
• 2)、须遵循此阀门的介质流向标示安装此阀门。
• 3)、阀门在使用过程中出现故障时应停止使用，查明原因并排除后方可使用。
• 4)、须按照有关规范要求安装、检修阀门。
• 5)、长期存放时应存放于干燥的室内，通路的两端须保护好，并定期检查。
• 6)、阀门不要暴露于冰冻的温度下。

常见的故障及其排除方法:
